| 是否进口：否 | 产地：美国 | 类型：数字存储示波器 |
| 品牌：Agilent/安捷伦 | 型号：86100D | 通道数：4 |
| 带宽：800000MHz | 采样率：1GS/s | 记录长度：1k |
| 波形捕获率：1wfms/s | 外形尺寸：1mm | 重量：1kg |
| 加工定制：否 | 规格：测试 |

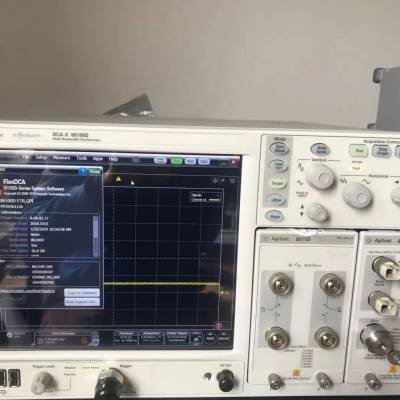

· 是德科技（Agilent）86100D 说明：
Keysight 86100D DCA-X可同时在多达16个通道上对从50Mb / s到80 Gb / s的高速数字设计进行***测量。应用程序包括：
光学-收发器设计和制造。
电气-ASIC / FPGA / IC设计和表征。
TDR / TDT / S参数-串行总线设计，电缆和PCB表征。
DCA-X提供了强大的分析功能，可通过许可的软件选件来启用。
水平系统（时基）。
比例因子（满刻度为十格）：最小2 ps / div（使用86107A或86100D-PTB：500 fs / div），最小1 ps / div。
延迟：最小24 ns，1000个屏幕直径或10 s，以较小者为准。
时间间隔精度：1 ps +增量时间读数的1.0％或8 ps，以较小者为准。
抖动模式操作：时间间隔精度-抖动模式操作1 ps。
时间间隔分辨率：≤（屏幕直径）/（记录长度）或62.5 fs，以较大值为准。
显示单位：位或时间（TDR模式-米）。
垂直系统（通道）。
通道数：16（同时采集）。
垂直分辨率54xxx，83xxx，86xxx：14位A / D转换器（平均有16位或更多位）。
记录长度旧版UI：16到16K样本，不带模式锁定的FlexDCA：16到64K样本，带模式锁定的FlexDCA：16个最多32M样本。
触发模式。
内部触发：自由运行。
外部直接触发：DC至100 MHz（有限带宽），DC至3.2 GHz（全带宽）。
抖动
特性：<1.0 ps RMS + 5 * 10E-5的延迟设置。
值：1.5 ps RMS + 5 * 10E-5的延迟设置。
触发。
灵敏度：200 mVpp（正弦输入或最小200 ps的脉冲宽度）。
200 mVpp正弦输入：50 MHz至13 GHz，（带选件PTB时为32 GHz）
触发配置触发电平调整：-1 V至+ 1V。
边沿选择：正向或负向。
磁滞：正常或高灵敏度。
